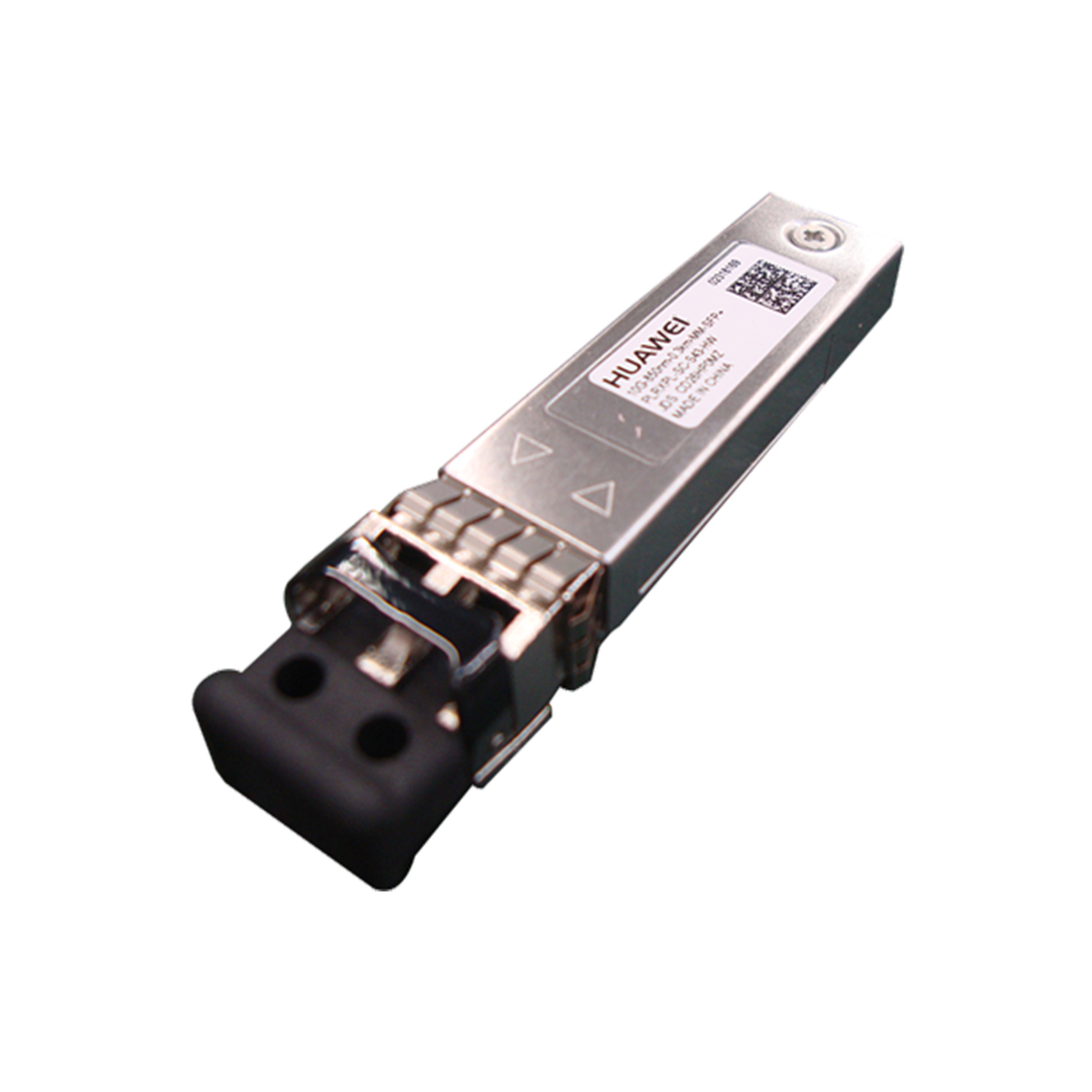

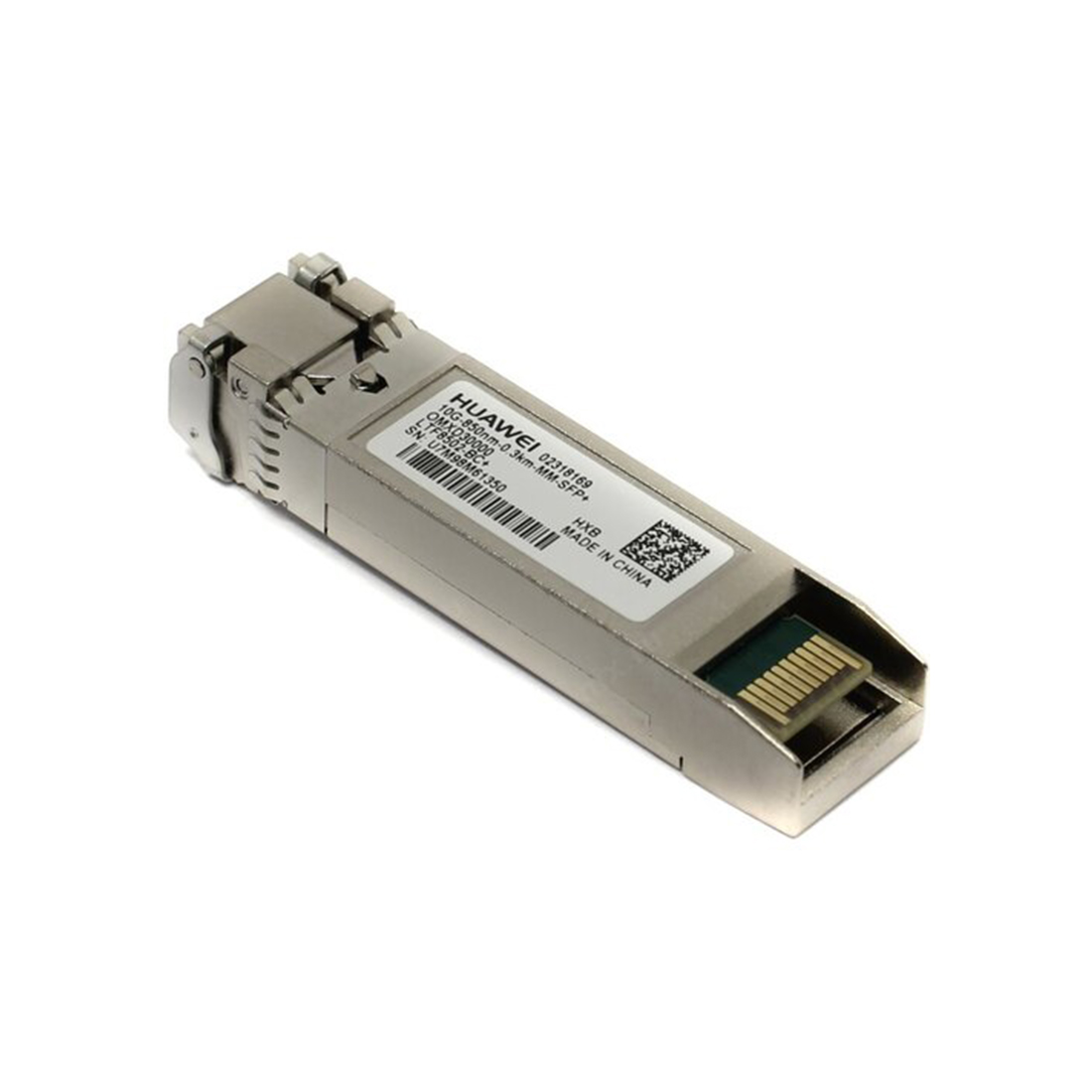

Трансивер Huawei OMXD30000

Трансивер Huawei OMXD30000

Huawei OMXD30000 — оптический трансивер формата SFP+ для организации высокоскоростных соединений 10 Gigabit Ethernet по многомодовому оптическому волокну. Модуль соответствует стандарту 10GBASE-SR, работает на длине волны 850 нм и оснащён оптическим разъёмом LC.

Трансивер предназначен для установки в совместимое сетевое оборудование Huawei с интерфейсами SFP+. Он подходит для подключения коммутаторов, маршрутизаторов, серверов и другого оборудования при построении высокоскоростных оптических соединений внутри корпоративных сетей, серверных и центров обработки данных.

Основные характеристики:

Форм-фактор: SFP+

Стандарт: 10GBASE-SR

Скорость передачи данных: 10 Гбит/с

Тип оптического волокна: MMF, многомодовое

Тип разъёма: LC

Рабочая длина волны: 850 нм

Рабочая температура корпуса: 0…+70 °C

Целевая дальность передачи зависит от типа многомодового оптического волокна:

• MMF, модальная полоса пропускания 160 МГц·км, диаметр 62,5 мкм — до 26 м;
• OM1 — до 33 м;
• MMF, модальная полоса пропускания 400 МГц·км, диаметр 50 мкм — до 66 м;
• OM2 — до 82 м;
• OM3 — до 300 м;
• OM4 — до 400 м.

Оптические характеристики передатчика:

Центральная длина волны: 850 нм

Максимальная оптическая мощность Tx: −1,0 дБм

Минимальная оптическая мощность Tx: −7,3 дБм

Минимальный коэффициент затухания: 3,0 дБ

Оптические характеристики приёмника:

Чувствительность Rx: −11,1 дБм

Мощность перегрузки: −1,0 дБм

Применение:

Huawei OMXD30000 предназначен для построения оптических соединений 10G Ethernet на многомодовом волокне. Трансивер может использоваться для соединения сетевых коммутаторов, маршрутизаторов, серверов и другого оборудования с портами SFP+.

Максимальная дальность передачи определяется характеристиками используемого многомодового кабеля. При использовании волокна OM3 дальность составляет до 300 м, а при использовании OM4 — до 400 м. Это делает модуль подходящим для высокоскоростных соединений внутри серверных помещений и центров обработки данных.
